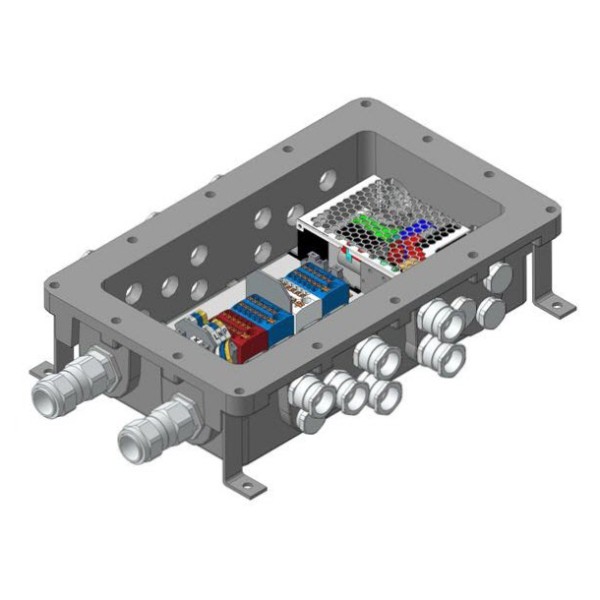

КРУ13, КРВ13 (BDU13)

Взрывозащищенный блок подключения устройств с выделенным питанием

КРУ обеспечивают подключение оконечной аппаратуры, цифровых и/или аналоговых абонентских устройств с выделенным питанием, а также устройств расширения функциональных возможностей:

переговорные устройства громкоговорящей связи;

телефонные аппараты со встроенным усилителем;

устройства сигнализации и дублирования вызова;

другие устройства с аналогичным интерфейсом.

Коробки распределительные КРУ могут использоваться в системах технологической связи, громкоговорящей связи типа "UNI3G" или громкого оповещения "PAGA" на взрывопожароопасных объектах.

Область применения: взрывоопасные зоны и зоны опасные по воспламенению горючей смеси классов 1, 2, 21, 22

Корпус из сплава алюминия имеет взрывозащиту вида "взрывонепроницаемая оболочка «d» с маркировкой Ex d IIВ Gb U, Ex d IIВ+H₂ Gb U и Ex tb IIIC Db U
Степень защиты от проникновения пыли и влаги: IP65/66
Встроенный преобразователь постоянного тока AC230V/DC
Электропитание устройств: ± 48Vdc, ± 24Vdc или ± 12Vdc
Клеммные блоки с пружинными или винтовыми зажимами
Кабельные вводы: M16, M20, M25 из латуни или стали
Диапазон рабочих температур: от -55(-40)°С до +70°С

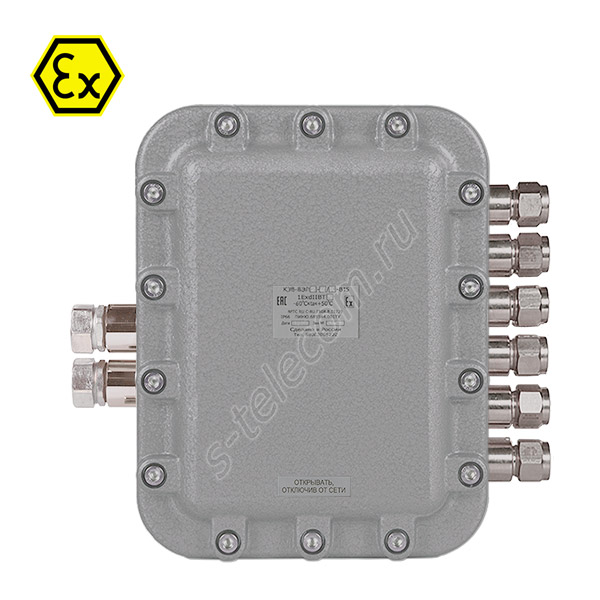

Взрывонепроницаемая оболочка вида «d» из модифицированного алюминиевого сплава с антикоррозийным покрытием

Структура обозначении по ТУ 26.30.30-52870911-2019: КРУ XXx₁.XX₂.XX₃/XXX₄ -Ex*

XXx₁ - тип корпуса, материал, габаритный размер
XX₂ - тип кабельных вводов, материал (M16, М20, M25)
XX₃ - кол-во кабельных вводов (по кол-ву устройств)
XXX₄ - мощность преобразователя питания AC/DC, Вт
Ex - дополнительно: маркировка взрывозащиты
* для КРВ вида ExD не может указываться

Пример обозначения при заказе: КРУ 131.12.08/150 (BDU 131.12.08/150)

131 - корпус из сплава алюминия, 360х222х120 мм

12 - кабельные вводы: 1-латунь, размер: 2-М20

08 - 8 кабельных вводов (без учета заглушек)

150 - мощность преобразователя питания 150 Вт

Подключение аппаратов со встроенным усилителем и сигнализаторов.

Схема "UNI3G" с локальным питанием аппаратов и громкоговорителей.
